近年，以人工智能為核心的云計算、大數據、5G通信等前沿技術的不斷演進，為光通信產業帶來了前所未有的發展機遇，應用場景也在逐步向AR/VR、智能汽車、AIOT、工業4.0等新興領域快速滲透。

受AI算力高指數增長的驅動下，光通信技術正在經歷一場深層的產業變革與技術重構，從芯片設計到光器件制造再到光模塊封裝，整個產業鏈的技術路徑都在發生根本性轉變，并推動行業從分立器件向光電融合的技術躍遷，光電融合技術和先進封裝工藝成為提升算力的核心關鍵。

CPO（Co-packaged Optics）共封裝和COB（Chip on Board）封裝作為光通信電子器件制程中主要工藝，其高密度集成和低延遲特性顯著提升了光模塊性能，隨著產業鏈上下游協同創新，國內企業在核心技術攻關和產業化應用方面取得突破，逐步打破國際壟斷，為光通信智能裝備的自主可控奠定了堅實基礎。

CPO共封裝是將光引擎和交換芯片等核心元件封裝在一起，這樣做能讓光模塊和處理芯片之間的距離大幅縮短。COB封裝則是把裸芯片直接貼裝在電路板上，然后進行引線鍵合和密封等操作。CPO與COB工藝均具備高密度集成和低延遲的特性，高密度集成意味著在有限的空間內可以集成更多的功能元件，能有效減少設備的體積和功耗，使系統更加緊湊和高效。低延遲則是指信號在傳輸過程中的延遲時間極短，這對于高速數據傳輸尤為關鍵，能夠提升數據傳輸?shù)膶?shí)時性和響應速度。通過這兩種特性，CPO共封裝和COB封裝顯著地提升了光模塊的性能，比如提高了數據傳輸速率、降低了傳輸損耗等，從而更好地滿足現代高速光通信系統對高性能、高可靠性的要求。

作為中國光電半導體智能裝備的創新先鋒，深圳中科精工科技以“精密光學技術平臺”為支點，橫向貫通光通訊產業鏈，目前在光學耦合、精密貼裝、光學檢測、光電測試等關鍵環節上已成功突破國外技術壁壘，并具備自主核心優勢，其中全球首創的剝單四工位 AA 設備Spider X2，已被全球眾多知名光學模組廠、封裝廠及行業終端等頭部客戶廣泛采用并應用于COB工藝量產環節。

在精密貼裝和先進封裝智能裝備領域，中科精工現已構建起了覆蓋DB固晶、AA主動對準、AOI、晶圓針測等封測工藝環節的核心設備矩陣，可為光通信領域客戶提供一個高精密、高效率、高穩定且更具成本競爭力的CPO與COB工藝解決方案。

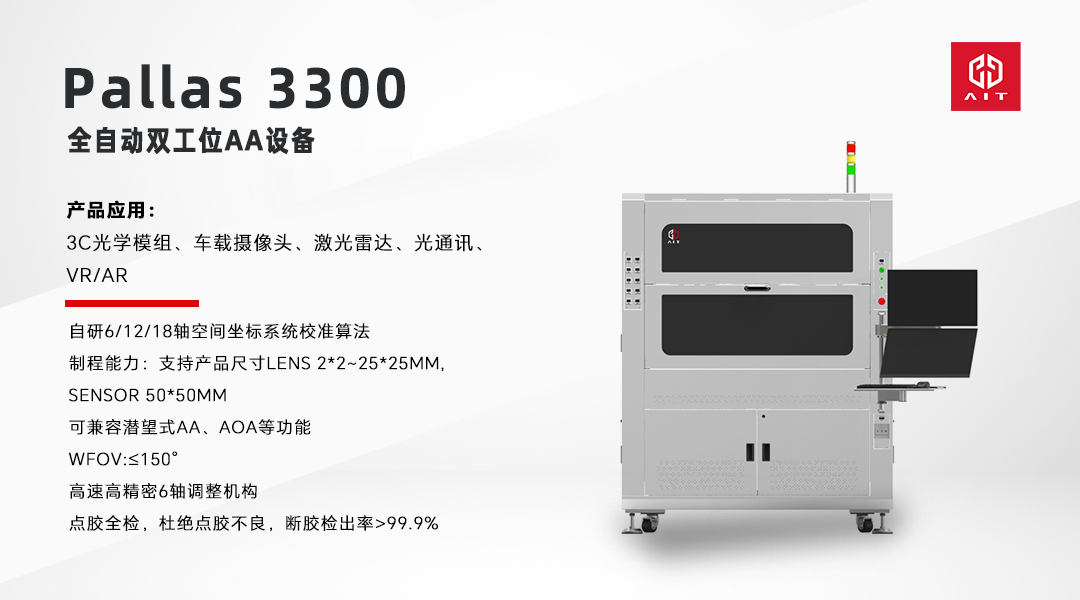

光模塊耦合AA設備

中科精工基于AA技術開發用于高速光模塊（如400G/800G）的精密耦合設備，解決光纖陣列與激光器的納米級對準和光學耦合中常見的工藝問題，如模場匹配不準確、對準偏差等難題。

中科精工的全自動耦合解決方案，涵蓋了從自動耦合、清潔、檢測到最終的蓋帽和上下料的全流程自動化操作。降低了企業人力成本的同時減少人工出錯率提高產品的可靠性和一致性。同時相關耦合設備配備高精度定位系統，確保每次耦合的重復精度，使產品的大規模批量生產成為可能，滿足市場對高速光模塊日益增長的需求。

精密固晶貼合DB設備

精密固晶貼合設備是光電器件制造的關鍵起點。通過精密的機械運動平臺、高分辨視覺定位系統、可控的力/熱管理系統以及智能控制軟件的協同工作；在COB或BOX工藝的光功率芯片中實現光學芯片與基板的高精度、高可靠連接。

中科精工固晶機系列產品，可支持VCSEL/CIS芯片/DOE等多種精密元件的貼合工藝；從上料、點膠、晶圓查找、貼裝、固化和焊后檢測均可實現生產的全自動化。精確的Bond力控系統，搭配高端機器視覺，確保XYZ軸精度在±2um。

AOI測試設備

晶圓級檢測設備是半導體制造中的質量控制核心環節和良率保證，AOI設備憑借高分辨率成像系統與精密運動平臺，可對亞微米乃至納米尺度的劃痕、污染、崩邊、鍍膜缺陷等進行高效識別。同時，AOI設備可全天候高速運作，在數秒內完成傳統人工耗時數分鐘的檢測項目。更關鍵的是，它擺脫了人工檢測的主觀波動與疲勞影響，確保百萬件產品執行同一嚴苛標準，為大規模、高良率生產提供了堅實保障。

中科精工自主研發的Image Sensor AOI檢測設備，搭載自研的檢測算法和光學檢測系統，通過不同光源類型以及可調節角度、高度的高精度打光系統，達到芯片不同高度層面缺陷清晰成像的目的，配合AIT的自研算法，實現全自動、全方位的外觀檢測功能的同時，兼容不同產品以及不同客戶的檢測需求，靈活切換，功能全面。

經過多年的技術積淀與發展，中科精工現已形成”技術共享+多產品矩陣+多場景應用+多領域延伸“的戰略發展路徑。未來，中科精工仍將聚焦高端光電半導體設備的國產化替代，以差異化創新技術和產業深化協同，通過垂直領域深度服務逐步成為細分市場的技術引領者。

從精密光學、激光雷達到光通信，中科精工以精密運動控制+AI視覺為核心，將AA耦合、固晶機、AOI設備轉化為光模塊制造的新質生產力工具。隨著全球AI算力基建爆發，這家深耕“微米級精度”的企業，正在成為光通信國產裝備升維的關鍵力量。

2025年9月10-12日，中科精工將攜AA主動對準、精密貼合、光學檢測和光學測試四大技術精彩亮相第26屆中國國際光博會，屆時我們將與您共同探討先進光電封測技術演進與挑戰，分享中科精工四大硬核技術如何助力光通信先進封測設備的國產替代。
